部品加工
坂本技研の部品加工の特徴
得意な加工部品
●油圧マニホールドブロック
管路加工設計、加工、研磨、手入れ、洗浄
主力の加工材料 SS400、S25C、S45C、SCM440H
JIS-O型、多ポートマニホールドをマシニングセンタで量産製作(数個～100個/ロット)が得意です。

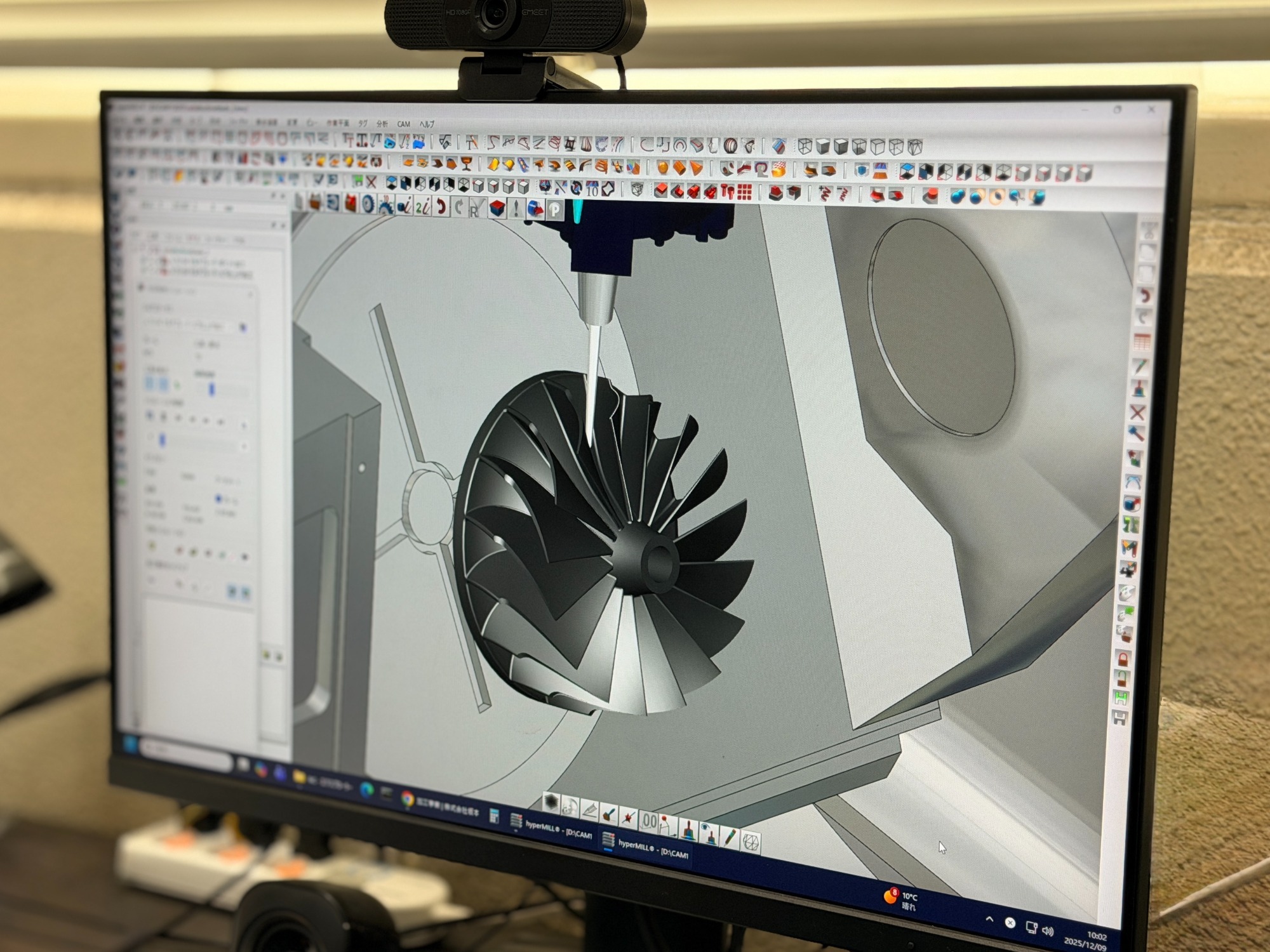

●3次元CAD/CAMによる曲面加工
ロールパターン加工
円筒展開加工
●同時5軸マシニングセンタ加工
インペラ・羽根車
異径チューブ加工
●超高圧配管部品
高圧フランジ、エルボ、ティーなどの配管部品
●難削材の高精度加工
耐熱鋼(インコネル718ST-AG/時効処理材、SUS309、SUHなど)
析出硬化系ステンレス、二相系ステンレス、
耐腐食性材料(ハステロイ、チタン、モネル、Nimonicなど)
●流体装置部品を中心としたリバースエンジニアリング
●動バランス修正(インペラ、シャフト)
●流体装置部品の解析、設計、試作、製作、組立、評価試験
主要設備
| 設備名 | メーカー | 型式 | サイズ／仕様 | 備考 |
| 横形マシニングセンタ (4軸制御) | OKK | HM630 | パレット630*630/1,300kg X1050*Y900*Z900 | 同時4軸制御 BBT50 2パレット、高圧センタースルー |
| 横形マシニングセンタ (4軸制御) | OKK | HM630 | パレット630*630/1,300kg X1050*Y900*Z900 | 同時4軸制御 BBT50 2パレット、サイドスルー |
| 横形マシニングセンタ (同時5軸制御) NEW | 牧野フライス | a800Z | パレット630*630/1,000kg X1280*Y1200*Z1325 | HSK-A100(187本) 2パレット、7MPa高圧センタースルー 工具破損検出装置 |
| パレット搬送システム NEW | 牧野フライス | PZ2 | 積載パレット 28個 | 最大積載質量 1,000kg 基本ユニット4棚 拡張ユニット24棚 |
| 横形マシニングセンタ (4軸制御) | 牧野フライス | A77 | パレット630*630 X800*Y750*Z770 | 同時3軸制御 HSK-A63 2パレット、高圧センタースルー |
| 立形マシニングセンタ | OKK | MCV520 | X1020*Y520*Z560 | BT50 |
| 立形マシニングセンタ | OKK | MCV520 | X1020*Y520*Z560 | BT50 |
| 立形マシニングセンタ | OKK | MCV410 | テーブル1000*460 | BT50 |
| 平面研削盤 | 日立精工 | GHL-B406NSⅡ | マグネットチャック | - |
| 平面研削盤 | 岡本工作機械製作所 | PSG-84 | マグネットチャック | - |
| APC付両頭側面加工機 NEW | 中央精機 | DAI700II | 幅40-805mm ワーク厚さ8-230mm カッターサイズ250mm | 主軸15kW |
| ラジアルボール盤 | トミナガ | - | - | - |
| 立形フライス盤 | 山崎技研 | YZ-8CR | テーブル1500*350 X850*Y350*Z510 | NT50 Fanuc20F |
| 立形フライス盤 | 山崎技研 | YZ-8 | マグネットチャック | - |
| 立形フライス盤 | 山崎技研 | YZ-8NC | テーブル1400*380 X850*Y400*Z550 | マグネットチャック |
| 汎用旋盤 | オオクマ | - | 芯間1200mm | - |
| ドリル研磨機 | OSG | RDG-32S | 研削範囲 φ10-32 研削ドリル長 50-300mm | - |
| ドリル研磨機 | - | - | 手動 | - |
| 3次元CAD/CAM | OPENMIND | hyperMill | 3AX | - |
| 3次元CAD/CAM | 三菱電機 | CamMagic | - | - |
| 設備名 | メーカー | 型式 | サイズ／仕様 | 備考 |
| 立形マシニングセンタ (同時5軸制御) | 三井精機 | Vertex550-5X | テーブルφ400/350kg X550*Y600*Z500*A120*C360 | 同時5軸制御 BBT40 Fanac F31i センタースルー EROWAワーク交換パレット |
| 立形マシニングセンタ (同時5軸制御) | 三井精機 | Vertex550-5X | テーブルφ400/350kg X550*Y600*Z500*A120*C360 | 同時5軸制御 BBT40 Fanac F31i センタースルー |
| 立形マシニングセンタ (同時5軸制御) | OKK | VG5000 | テーブル500*500/600kg X760*Y900*Z610*A120*C360 | 同時5軸制御 BBT50 Fanac F31i 2パレット、高圧センタースルー |
| 立形マシニングセンタ (同時5軸制御) | OKK | VM7Ⅲ | テープル1550*740/1500kg X1530*Y740*Z660*A*C | 同時5軸制御 BT50 長尺仕様 センタースルー |
| 立形マシニングセンタ (5軸制御) | OKK | VM5Ⅲ | テープル1050*560/800kg X1020*Y510*Z510*A*C | 5軸制御 BT50 外部5軸インデックス |
| 立形マシニングセンタ (4軸制御) NEW | OKK | VM53RⅡ | テープル1050*560/800kg X1050*Y530*Z510 | BT50 Fanuc31i |
| 立形マシニングセンタ (4軸制御) | OKK | MCV460 | テープル1200*455 X810*Y460*Z530*A | BT50 外部4軸インデックス |
| 立形マシニングセンタ (4軸制御) | OKK | MCV410 | テープル1000*460 X760*Y410*Z510*A | BT50 外部4軸インデックス 自動ワーク交換装置(AWC) |
| 立形マシニングセンタ (4軸制御) | 山崎技研 | YZ-500SG | テーブル1400*400/500kg X1050*Y550*Z550 | BT50、サイドスルー 外部4軸インデックス |
| 立形マシニングセンタ (4軸制御) | 山崎技研 | YZ-500 | テーブル1400*400/500kg X1050*Y550*Z550 | BT50 外部4軸インデックス |
| 複合旋盤 NEW | 森精機 | NLX1500 | X260*Y100*Z590 B軸 624mm(第2主軸) | 主軸/第2主軸 6,000min-1高出力仕様 ミーリング軸 10,000min-1 |
| ターニングセンタ NEW | マザック | MEGA TURN 600 | 最大加工径 φ630mm 最大加工高さ 550mm 最大積載量 700kg | 主軸 2,200min-1/30kW 刃物工具本数 12本 |
| ワイヤカット放電加工機 | 三菱電機 | FA10S | テーブル590*514/500kg X350*Y250*Z220*U32*V32 | 5軸傾斜加工対応 |
| FAYbレーザーマーカー | Panasonic | LP-M200 | 印字範囲120*120 1064nm/16W(PW) | 12,000mm/s 三次元スキャニング方式 |
| 高周波焼入装置 | 富士電子工業 | 75kW | 特定用途向け専用設備 | 移動ステージ自作 |
| 高周波焼用戻炉 | 新日電熱工業 | 14kW | 7kW×2釜 | 内寸法1000*1000*550 投入重量 1t |
| 3次元CAD/CAM | OPENMIND | hyperMill | 5AX/3AX | マルチブレード加工 シングルブレード加工 チューブ加工 |
| 3次元CAD/CAM | OPENMIND | hyperMill | 5AX/3AX | リード切削加工 |
| 3次元CAD/CAM | 三菱電機 | CamMagic | - | ワイヤカット放電加工機 EDM |
| 設備名 | メーカー | 型式 | サイズ／仕様 | 備考 |
| ワイヤーカット放電加工機 NEW | タイナテック | DKV7740 | X500*Y400*Z450 最大重量480kg | モリブデンワイヤー 線径φ0.2mm |
| ショットブラスト | 三共理化学 | - | 回転テーブル | 内面研掃対応 |
| CO2レーザーマーカー | Panasonic | LP-200 | 印字範囲90*90 10600nm/30W(PW) | 3,000mm/s ガルバノスキャニング方式 |
| 3次元測定機 | Keyence | XM-1200 | 測定範囲600*300*200mm | 繰り返し精度 3um 指示誤差 8um |
| 3次元測定機 | Keyence | XM-5000 | 測定範囲2000*1200*1000mm | 繰り返し精度 8um 指示誤差 3um |
| 非接触3Dスキャナ式3次元測定機 NEW | Keyence | VL-500/VL-550/VL-570 | 測定範囲φ500*H200mm 測定範囲W580*D300*H200mm | 繰り返し精度 2um 測定精度 10um 取得点数 400Mpts/1600Mpts |
| 非接触3Dスキャナ式3次元測定機 | Keyence | VL-350/VL-370/VL-360 | 測定範囲φ300*H200mm | 繰り返し精度 2um 測定精度 10um |
| 画像寸法測定器 | Keyence | IM-7500 | 測定範囲X300*Y200*H75 | 繰り返し精度1um 測定精度5um |
| 画像寸法測定器 NEW | Keyence | LM-X100TL | 測定範囲X325*Y175*H75 | 繰り返し精度0.5um 測定精度2um |
| ハンドヘルド型 エネルギー分散型蛍光X線分析計(XRF) NEW | オリンパス | VANTA VCR-CCC-A3-J-JA | 合金ソフト 測定元素: Mg-U | X線管 Rh センサー 高性能SDD |
| 金属3Dプリンタ NEW 2022/3月導入 | EOS(ドイツ) | M290 | 造形領域 250mm×250mm×325mm 積層厚 0.02mm-0.06mm Yb-fiber laser 400W | 対応金属 SUS316L |
| 工具顕微鏡 | トプコン | ImageEye GM-110 | 透過照明、同軸落射照明 | 最小スケールZXY0.0005mm |
| 表面粗さ測定機 | ミツトヨ | サーフテスト SJ-310 | 0.75mN/2um 60deg | 対応規格 JIS'82/JIS'94/JIS'01/ ISO'97/ANSI/VDA |
| 硬度測定機 NEW 2023/9月更新 | proceq | equotip550 エコーチップ550 | D型インパクト装置 テストチップ径φ3mm | HV81-955/HB81-654 HRB38-100/HRC20-68 HS18-103 |
| ショア硬度計 | 今井精機 | ハードスコープ | PS-1 | HS30-95 |
| 比較式硬さ測定具 | 山本科学工具 | ハードネスター | HRCスケール | |
| 自動倉庫 | ダイフク | ラックマスター R-L10 | 1050W*850L*520H 99パレット格納 | RMCⅦ |
| 3次元CAD | PTC | OneSpace Designer | - | - |
| 3次元CAD | PTC | OneSpace Designer | - | - |
| 3次元CAD | Think3 | Think Design | - | - |
| 3次元CAD | Dassault Systemes | SolidWorks Premium | - | 応力解析ソフト |
| 3次元CAD | Dassault Systemes | SolidWorks Premium | - | 応力解析ソフト |
| 3次元CAD | Dassault Systemes | SolidWorks Standard | - | - |
| 3次元CAD | Dassault Systemes | SolidWorks Standard | - | - |
| 流体解析ソフト | Dassault Systemes | SolidWorks FlowSimulation | - | (熱)流体解析ソフト |
| 生産管理システム | テクノア | TECHS-S NOA | OPT/在庫管理，見積，販売管理，日程計画 | オンプレミス版 |
| 工程管理システム | シティネット | - | - | - |
| 販売管理システム | シティネット | - | - | - |
